AD-45 / AD-45/1500 Vollwertige CNC-Drehmaschine
AD-45 / AD-45/1500 Vollwertige CNC-Drehmaschine Produktseite mit Spezifikationsbildern, Modellbereich, Anwendungen, Vorteilen und technischen Daten.
Produktübersicht
AD-45 / AD-45/1500 Vollwertige CNC-Drehmaschine
Diese Baureihe ist für Wellen-, Hülsen- und Scheibenteile ausgelegt, darunter Zylinderflächen, Kegelflächen, Radien, Stirnflächen, Nuten, Fasen und Gewinde.
Der Schwerpunkt liegt auf hoher Bettsteifigkeit, stabiler Spindel, präzisem Vorschub und konfigurierbaren Ausstattungen für industrielle Anwendungen.
Vorteile
Steifes Maschinenbett und präzise Führungen für stabile Zerspanung.
Spindel und Antrieb sind auf Drehzahlstabilität und schwere Schnitte ausgelegt.
Vorschub und Positionierung unterstützen wiederholgenaue Serienbearbeitung.
Standard- und Sonderausstattungen erleichtern die projektbezogene Auswahl.
Anwendungen

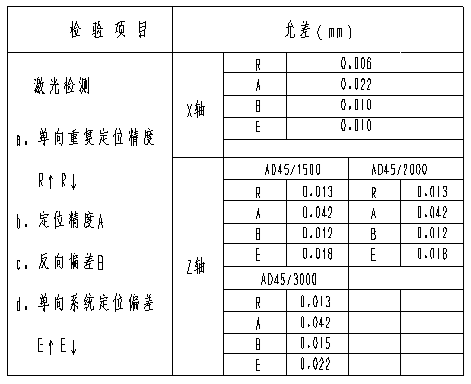

Bilder
Technische Daten
Parametertabelle 1
| 部 位 | 项 目 | AD-45 |
|---|---|---|
| 能力范围 | 床台最大旋径 | Ø850mm |
| 床鞍最大旋径 | Ø650mm | |
| 两顶心间距离 | 1500/2000/3000mm | |
| 最大切削直径 | Ø800mm | |
| 最大切削Länge | 1420/1920/2920mm | |
| 行程与进给 | X轴行程 | 450mm |
| Y轴行程 | ±50mm | |
| Z轴行程 | 1450/1950/2950mm | |
| X轴移动速度 | 12000mm/min | |
| Z轴移动速度 | 15000mm/min | |
| 手轮 | 0.001mm/0.01mm/0.1mm | |
| X、Z手动进给速度 | 0~1260mm/min | |
| X、Z进给速度 | 0~5000mm/min | |
| 主轴 | Spindeldrehzahl | 10-2000rpm |
| 主轴鼻端 | A2-11/A2-15 | |
| Spindelbohrung | Ø131/ Ø172mm | |
| 中空油压卡盘通孔直径 | Ø120mm | |
| 前轴承内径 | Ø 200/ Ø 240mm | |
| 刀塔 | 刀座数目 | 12 |
| 刀具安装尺寸 | 32×32 mm、Ø60 mm | |
| 钻孔直径 | 60mm | |
| 换刀时间 | 1.0sec | |
| 尾座 | 尾座行程 | 1900mm |
Parametertabelle 2
| 序号 | 名 称 | 制造厂或供货商 | 选配 |
|---|---|---|---|
| 1 | FANUC 0i-TF控制器 | FANUC公司 | |
| 2 | 伺服主电机及X/Z轴伺服电机 | FANUC公司 | |
| 3 | 液压卡盘及油缸 | 台湾亿川 | |
| 4 | 主轴轴承 | 日本NSK公司 | |
| 5 | X/Z轴传动轴承 | 日本NSK公司 | |
| 6 | 滚珠丝杠 | 台湾名品 | |
| 7 | 12工位液压刀架 | 台湾名品 | |
| 6 | 联轴器 | 国内名品 | |
| 7 | 电磁刹车器 | 日本三木 | |
| 8 | 操作面板 | 国内名品(整体集成面板) | |
| 9 | 主电机齿形皮带HTD | 国内名品 | |
| 10 | 主轴检出器皮带 | 国内名品 | |
| 11 | 液压泵及电机 | 国内名品 | |
| 12 | 润滑件 | 国内名品 | |
| 13 | 压力表 | 国内名品 | |
| 14 | 精密螺帽 | 台湾盈锡 | |
| 15 | 水泵 | 国内名品 |
Parametertabelle 3
| 序号 | 件 号 | 品 种 规 格 | 数 量 | Hinweis |
|---|---|---|---|---|
| 1 | AD45.04003 | 端面持刀座 | 2件 | |
| 2 | AD45.04004 | 搪孔持刀座 | 2件 | |
| 3 | AD45.04005 | 持刀锁紧块 | 12件 | |
| 4 | AD45.04006 | 持刀斜楔条 | 12件 | |
| 5 | AD45.04007 | 内孔刀套 (50 | 2件 | |
| 6 | AD45.04008 | 内孔刀套 (40 | 2件 | |
| 7 | AD45.04009 | 内孔刀套 (32 | 2件 | |
| 8 | AD45.04010 | 内孔刀套 (25 | 2件 | |
| 9 | AD45.04011 | 套筒(MT-4) | 1件 | |
| 10 | AD45.04012 | 套筒(MT-5) | 1件 | |
| 11 | AD45.04013 | 外径刀固定块 | 2件 | |
| 12 | AD45.04014 | 喷水接头 | 12件 | |
| 13 | 软爪 | 各1套 | ||
| 14 | 内六角螺钉 | M8×30，GB/T70.1-2000 | 48个 | |
| 15 | 内六角螺钉 | M12×70，GB/T70.1-2000 | 16个 | |
| 16 | 内六角螺钉 | M8×16，GB/T70.1-2000 | 24个 | |
| 17 | 工具箱15〃 | 1 个 | ||
| 18 | 六角扳手九只组 | 1套 | ||
| 19 | 活动扳手250 | 1 个 | ||
| 20 | 机床塑料罩 | 1 个 | ||
| 21 | 卡盘治具 | 1套 | ||
| 22 | 垫铁及J形螺栓 | 1500型14套，2000型15套， | ||
| 23 | 脚踏开关 | 1 个 |
FAQ
Konfiguration & Angebot anfragen
Bitte nennen Sie Werkstückgröße, Material, Bearbeitungsprozess, gewünschte Leistung und Optionen, damit die technische Lösung bestätigt werden kann.
- FirmaAnyang Xinsheng Machine Tool Co., Ltd.
- Emaillathecn@gmail.com
- WhatsApp+861853060531
- Websitehttps://www.aycnclathe.com/
- AdresseWest Xiange Road, New High-Tech District, Anyang City, P.R.China
Spezifikationsquelle: AD45规格书(2025版).DOC
Wie werden Spitzenweite oder Bearbeitungslänge ausgewählt?
Maßgeblich sind maximale Werkstücklänge, Spannmethode, Werkzeugweg und Prozessreserve. Die Tabelle dient als Vorauswahl.
Können Optionen die Parameter verändern?
Ja. Futter, Revolver, Schutzhaube, Reitstock, Lünetten und weitere Optionen können Drehzahl, Verfahrweg oder Abmessungen beeinflussen. Enddaten müssen technisch bestätigt werden.
Sind die Webdaten endgültige Vertragsdaten?
Nein. Die Seite unterstützt Produktvorstellung und Auswahl. Lieferumfang, Konfiguration und Abnahme richten sich nach bestätigten technischen Unterlagen.
